RTD PT100 Сензор за температура 3 проводника Тип
Резистивни температурни детектори (RTD)са преобразуватели за измерване на температура, използвани в промишлени приложения. RTD са прости по конструкция с по-висока точност и повторяемост и се използват в приложения под 600 градуса.
Принцип:
Както подсказва името, RTD са температурно чувствителни резистори. Резистивният температурен детектор (RTD) измерва електрическата проводимост, тъй като тя варира в зависимост от температурата. Електрическото съпротивление обикновено се увеличава с
температура и устройството се определя като имащо aположителен температурен коефициент.
|
|
|
Сензорът е комбинация от трансдюсер и електроника, която измерва съпротивлението. Промяната на съпротивлението се измерва от електронния блок на сензора. Измереното съпротивление ще бъде функция на температурата.
Конструкция:
Основният компонент на RTD е металът, използван в него. Платината (PT) е широко използваният метал в промишлеността, освен PT други използвани метали са никел и мед. Платината е най-често срещаната и има най-добрите линейни характеристики от трите, въпреки че никелът има по-висок температурен коефициент, което му осигурява по-голяма чувствителност.
RTD са или метален филм, отложен върху форма, или са навити резистори, които след това се запечатват в стъклокерамичен композитен материал. Бобината е навита така, че да не е индуктивна. Пространството между елемента и корпуса е запълнено с керамичен прах за добра топлопроводимост. Елементът има три извода, така че да може да се прави корекция за спадове на напрежението в извеждащите проводници.

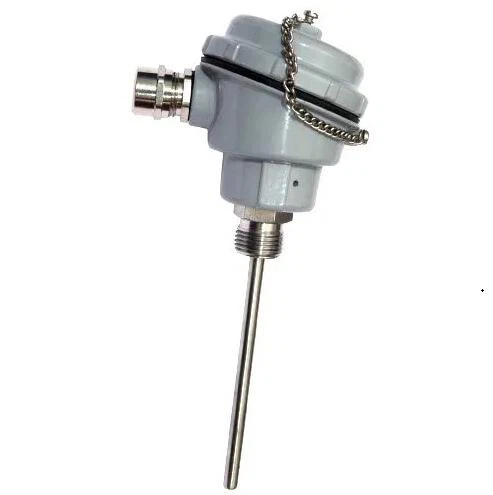

RTD, свързан в термогнездото, е показан по-горе, обвивките са направени от материали като пирексово стъкло за продуктивна тръба, порцелан, кварц или никел в зависимост от диапазона на температурата и природата на течността, чиято температура трябва да се измерва.
Предимства:
Добра чувствителност
Линеен в широк работен диапазон
Използва стандартен меден проводник
Работен диапазон при висока температура
Медните RTD минимизират ефекта на термодвойката
Взаимозаменяемост в широк диапазон
Работи в широк температурен диапазон
Недостатъци:
Обемен по размер и крехък
Бавно време за термична реакция поради обема
Проблеми със самозагряване
По-податливи на електрически шум
По-скъпи за тестване и диагностика
